喷/烤漆房废气治理方案配置

新闻资讯 NEWS

喷/烤漆房废气治理方案配置

浏览量
【摘要】:
喷/烤漆房废气治理方案配置

喷/烤漆房废气治理方案配置

干式过滤+活性炭+光氧催化废气处理装置(简单、有效、经济)



一、  经济型产品图示及配置
 (一)GL-HB1型 (总VOCs 70-120 mg/m3)

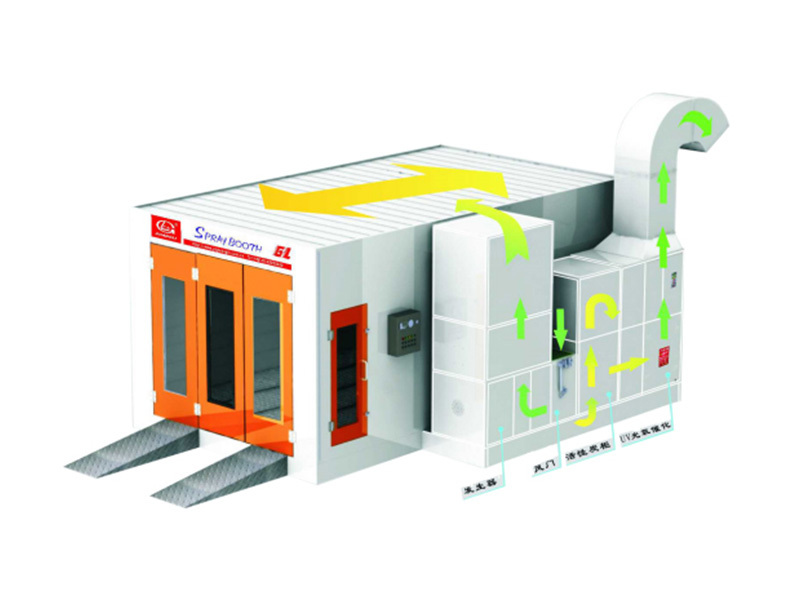

1、GL-HB1型示图(风管,变径管为选配件,推荐使用风管≥740X740mm)

喷/烤漆房废气治理方案配置


2、配置清单
GL-HB1型(处理风量18000m³/h)


名称

品 牌

规格

单位

数量

备注

整机尺寸

广力

L1600×W1055×H2500



框架及彩板结构

干式过滤器

广力

特制(L675×W495)

4

袋式

活性炭(100*100*50

广力

L675×W490

抽屉式共4件

蜂窝式活性炭

96件

UV管

德国合资

德国合资

22支

UV管功率3.3kw

光触媒板

(催化剂)

广力

德国合资

铝制,L675×W495

8

板式

排风机框

广力

彩板直接成型

1

整体机框,底部入风

欧式排风机

双菊

风量18000m³/h

1

外置电机、风机顶置

电机功率4KW

电控制

广力

主要元件施耐德电器

1

镇流器、电器外置。防爆设计
